Herramientas recomendadas
Utiliza flexómetro, calibrador, galga de rosca, marcador, fotografías y tablas del fabricante. Trabaja solamente con el equipo detenido y el circuito despresurizado.

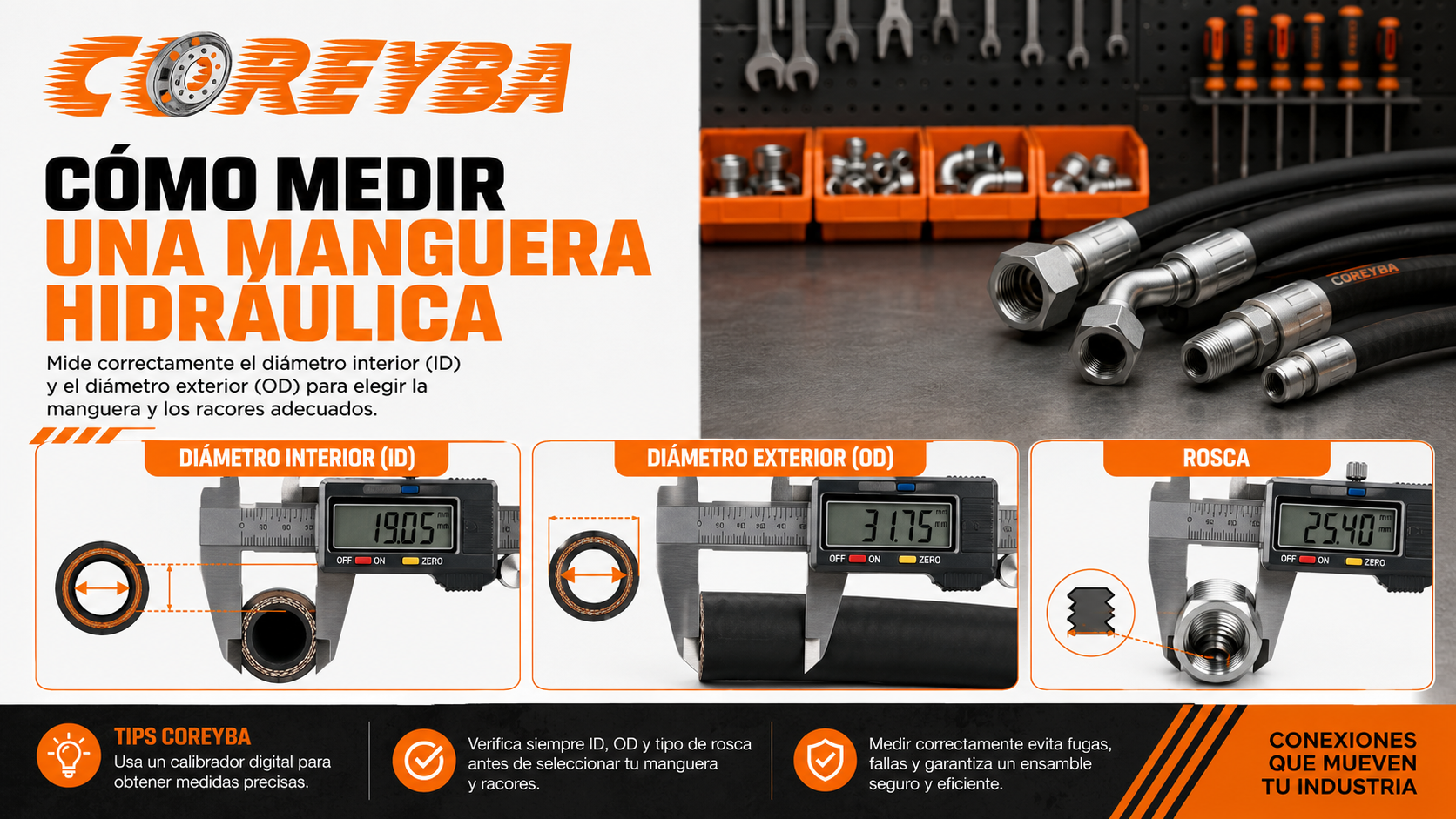

Diámetro interior y exterior
El diámetro interior define el paso disponible para el fluido. El exterior sirve como referencia, pero cambia con la cubierta y el refuerzo, por lo que no debe usarse como sustituto.

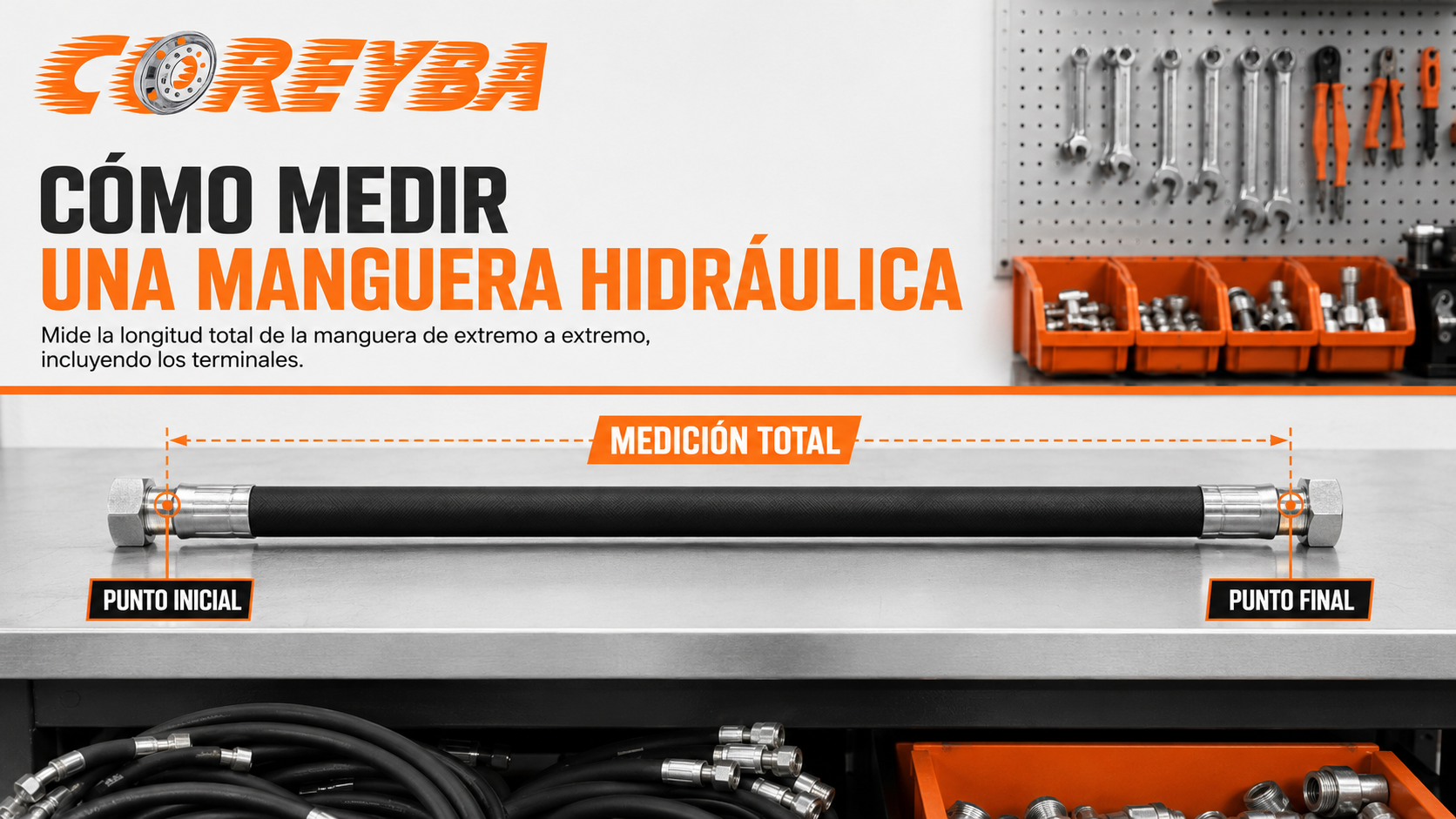

Largo del ensamble
Coloca la manguera en una posición natural, sin estirarla ni comprimirla. Mide de extremo a extremo y registra exactamente desde qué superficies tomaste la medida.
Roscas y orientación
Registra diámetro, paso, tipo de sellado, ángulo y orientación relativa entre terminales en codo. Una diferencia pequeña puede obligar a torcer la manguera durante la instalación.
Importante: esta información es orientativa. Deben prevalecer las especificaciones del fabricante del equipo, la manguera, las terminales y el ensamble.
